LEVELING OF SAINT JEAN-DE-LUZ

Benchmark positionning related to the tide gauge station

Plan des repères
2004-04-16

Benchmarks description table

SOURCE : FOM 2017

Levelling campain :

Benchmark Latitude (°) Longitude (°) Height (m) Distance to Tide Gauge (m) Details
D 43.39519444 -1.68163889 7.975 10 Informations détaillées du repère
H 43.39508333 -1.68280556 6.487 100 Informations détaillées du repère
J 43.39600000 -1.68294444 7.975 140 Informations détaillées du repère
L 43.39515567 -1.68173698 7.665 10 Informations détaillées du repère
N ---- ---- 8.139 ---- Informations détaillées du repère
O ---- ---- 8.126 ---- Informations détaillées du repère
Q ---- ---- 6.939 ---- Informations détaillées du repère
Plaque MCN ---- ---- 8.134 ---- Informations détaillées du repère
SCOA 43.39523171 -1.68168186 12.863 0 Informations détaillées du repère
S ---- ---- 6.281 ---- Informations détaillées du repère
T ---- ---- 6.873 ---- Informations détaillées du repère
V ---- ---- 6.001 ---- Informations détaillées du repère
Legend : Fondamental benchmark

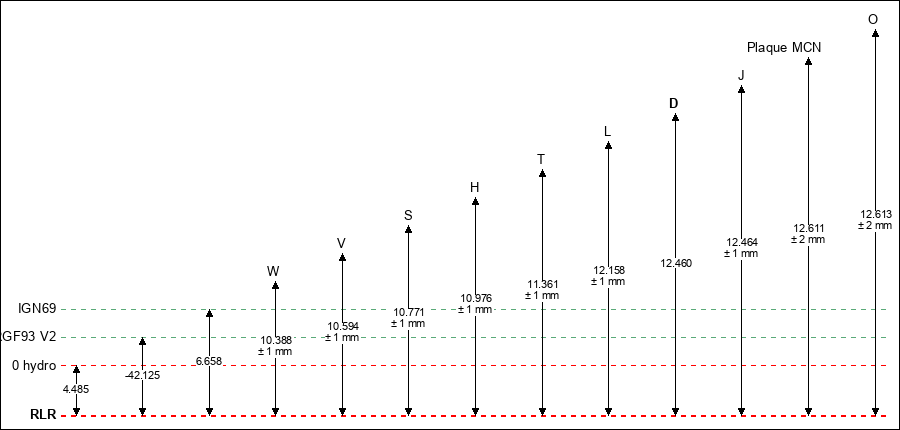

Benchmarks vertical positionning diagram

Reference:

Leveling evolution

Stand point E 5mJDDOPlaque MCNHQQLL
End point DDOSCOAPlaque MCNNQLJDN
Distance (m) ---- 139 ---- 5 ---- ---- ---- ---- ---- 9 ----
Height difference (m) Campaign 5 2017-05-22 ---------------------------------
Campaign 4 2015-06-26 ---------------------------------
Campaign 3 2007-05-17 2.9648
± 0.0005		0.0053
± 0.0005		0.1495
± 0.0005		---0.0070
± 0.0005		0.0059
± 0.0005		---------------
Campaign 2 2005-12-12 ---------4.8830
± 0.0001		---------------------
Campaign 1 2004-04-16 ------0.1480
± 0.001		---------0.4800
± 0.001		0.7100
± 0.001		1.0080
± 0.001		0.3010
± 0.001		0.4620
± 0.001
Height difference evolution graph

Download leveling data

TIDE GAUGE LOCAL LEVELING NETWORK DATA OF STATION Socoa ----------------------------------------------------------------------------------------------------- Benchmark Lat. Long. Height Year of determination St.dev Distance_to_TG 10chr (°) 14chr (°) 14chr (m) 10chr 22chr (m)10chr (m) 10chr ----------------------------------------------------------------------------------------------------- D 43.395194 -1.681639 7.975 2017 0.00000 10 H 43.395083 -1.682806 6.487 2017 0.00100 100 J 43.396000 -1.682944 7.975 2017 0.00100 140 L 43.395156 -1.681737 7.665 2017 0.00100 10 N ---- ---- 8.139 2017 0.00100 ---- O ---- ---- 8.126 2017 0.00100 ---- Q ---- ---- 6.939 2017 0.00100 ---- Plaque MCN ---- ---- 8.134 2017 0.00100 ---- E 5m ---- ---- 9.495 2007 0.00100 ---- SCOA 43.395232 -1.681682 12.863 2017 0.00100 0 S ---- ---- 6.281 2017 0.00100 ---- T ---- ---- 6.873 2017 0.00100 ---- V ---- ---- 6.001 2017 0.00100 ----
Download in txt human readable format
Download in csv format

Co-located instruments
