LEVELING OF SAINT-MALO

Benchmark positionning related to the tide gauge station

Plan des repères
2001-06-01
Plan des repères
2001-06-01
Plan des repères
2013-11-28
Plan des repères
2013-11-28
Plan des repères
2013-11-28

Benchmarks description table

SOURCE : Mission ULR/LIENSs et IGN: Guy Wöppelmann, Pascal Tiphaneau, Pierre Sakic (LIENSs/ULR), Frédéric Lhermitte (IGN/SGN)

Levelling campain :

Benchmark Latitude (°) Longitude (°) Height (m) Distance to Tide Gauge (m) Details
A 48.64566667 -2.02788889 14.700 510 Informations détaillées du repère
B 48.64716667 -2.02361111 14.398 730 Informations détaillées du repère
C ---- ---- 14.681 ---- Informations détaillées du repère
D ---- ---- 14.430 ---- Informations détaillées du repère
F ---- ---- 15.238 ---- Informations détaillées du repère
G ---- ---- 13.720 ---- Informations détaillées du repère
H ---- ---- 16.541 ---- Informations détaillées du repère
W ---- ---- 19.557 ---- Informations détaillées du repère
X ---- ---- 19.555 ---- Informations détaillées du repère
Y bis ---- ---- 20.722 ---- Informations détaillées du repère
SMTG ---- ---- 16.031 ---- Informations détaillées du repère
SMTG_ARP ---- ---- 20.841 ---- Informations détaillées du repère
J ---- ---- 16.030 ---- Informations détaillées du repère
A_SS ---- ---- 16.019 ---- Informations détaillées du repère
B_SS ---- ---- 13.003 ---- Informations détaillées du repère
Legend : Fondamental benchmark, GNSS Benchmarks

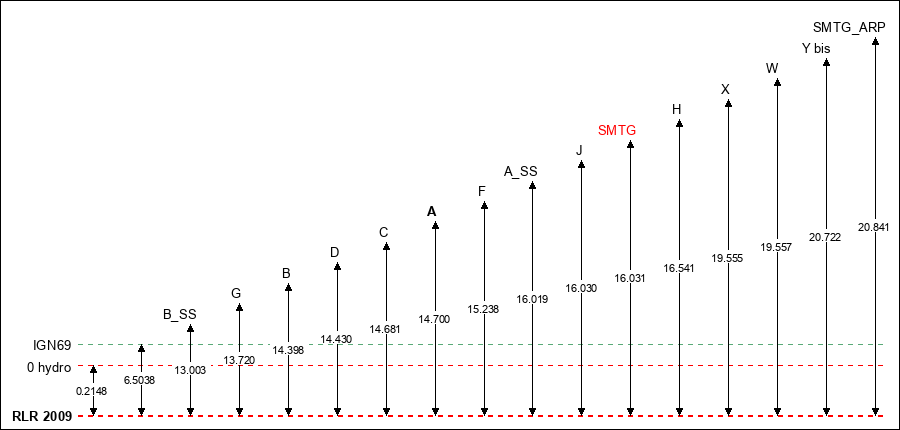

Benchmarks vertical positionning diagram

Reference:

Leveling evolution

Stand point CCCZXXY bisDGGGGGB
End point WHFY bisY bisWSMTG_ARPCFCDBAA
Distance (m) ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- ---- 357
Height difference (m) Campaign 4 2013-11-28 ------------------------------------------
Campaign 3 2010-02-26 4.8761
± 0.0005		1.8608
± 0.0004		---4.6923
± 0.0001		1.1674
± 0.0002		0.0020
± 0.0001		0.1198
± 0.0002		---------------------
Campaign 2 2004-03-18 ---1.8580
± 0.001		0.5590
± 0.001		------------0.2500
± 0.001		------------------
Campaign 1 2001-06-01 ------------------------1.5210
± 0.001		0.9610
± 0.001		0.7110
± 0.001		0.6760
± 0.001		0.9770
± 0.001		0.3010
± 0.001
Height difference evolution graph

Download leveling data

TIDE GAUGE LOCAL LEVELING NETWORK DATA OF STATION Saint Malo ----------------------------------------------------------------------------------------------------- Benchmark Lat. Long. Height Year of determination St.dev Distance_to_TG 10chr (°) 14chr (°) 14chr (m) 10chr 22chr (m)10chr (m) 10chr ----------------------------------------------------------------------------------------------------- A 48.645667 -2.027889 14.700 2013 0.00000 510 B 48.647167 -2.023611 14.398 2013 0.00000 730 C ---- ---- 14.681 2013 0.00000 ---- D ---- ---- 14.430 2013 0.00000 ---- F ---- ---- 15.238 2013 0.00000 ---- G ---- ---- 13.720 2013 0.00000 ---- H ---- ---- 16.541 2013 0.00000 ---- W ---- ---- 19.557 2013 0.00000 ---- X ---- ---- 19.555 2013 0.00000 ---- Y ---- ---- ---- ---- ---- ---- Y bis ---- ---- 20.722 2013 0.00000 ---- Z ---- ---- 16.031 2013 0.00000 ---- SMTG_ARP ---- ---- 20.841 2013 0.00000 ---- J ---- ---- 16.030 2013 0.00000 ---- A_SS ---- ---- 16.019 2013 0.00000 ---- B_SS ---- ---- 13.003 2013 0.00000 ----
Download in txt human readable format
Download in csv format

Co-located instruments
